ZS型不銹鋼離心泵典型應用
其典型應用主要包括以下方面：
供水：水廠過濾、輸送及分區送水和主管增壓；
工業增壓：流程水系統、清洗系統；
工業液體輸送：鍋爐給水、冷凝系統、冷卻和空調系統、機床配套、酸堿輸送；
水處理：蒸餾系統或分離器、游泳池等；
農田灌溉、石油化工、醫藥衛生等。
ZS型不銹鋼離心泵運行條件
溫度在-20℃至+100℃之間的液體；
環境溫度最高+40℃；
最高海拔1000米；
系統最高壓力10bar。
ZS型不銹鋼離心泵安裝條件
1）泵應安裝在通風且防冰凍的地方；
2）泵的安裝要保證在使用時泵不受系統管路的張力影響；
3）如果泵安裝在戶外，必須配置合適的外罩以防止電氣元件進水或凝露；
4）為了方便于檢查和維修，在機組的周圍應必須留有足夠的空間；
5）電氣接線裝置應保證泵不受缺相、電壓不穩、漏電和過載的損害；
6）泵應水平安裝在基座上，水平方向?yàn)楸玫奈肟冢怪狈较驗楸玫呐懦隹凇?

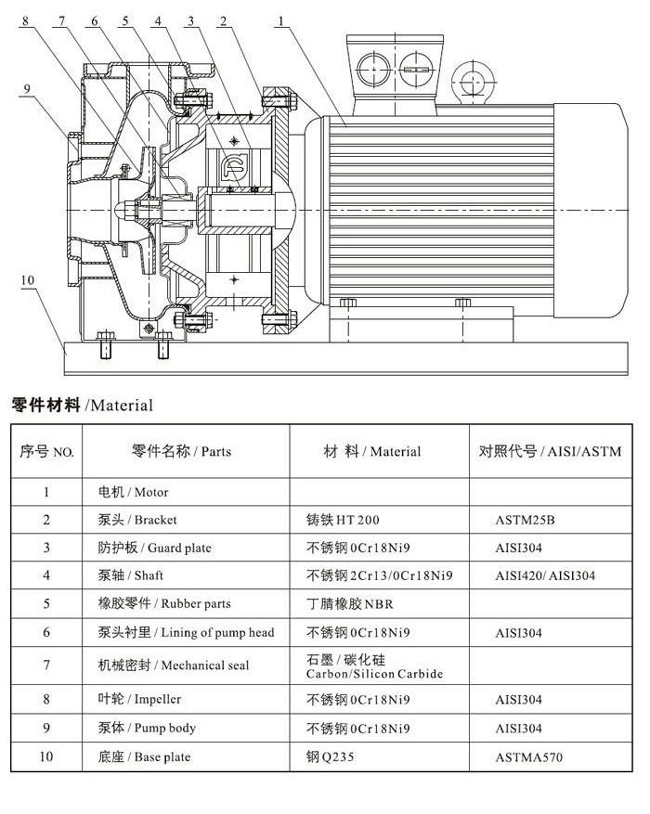

ZS型不銹鋼離心泵內部結構

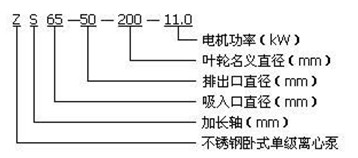

ZS型不銹鋼離心泵型號含義
ZS型不銹鋼離心泵性能參數
|
型號 |
揚程 |
流量(m3/h) |
電機功率(KW) |
轉速(r/min) |
|
ZS50-32-160/1.1 |
18 |
6.3 |
1.1 |
2900 |
|
ZS50-32-160/1.5 |
20 |
12.5 |
1.5 |
2900 |
|
ZS50-32-160/2.2 |
25 |
12.5 |
2.2 |
2900 |
|
ZS50-32-200/3.0 |
32 |
12.5 |
3.0 |
2900 |
|
ZS50-32-200/4.0 |
42 |
12.5 |
4.0 |
2900 |
|
ZS50-32-200/5.5 |
54 |
12.5 |
5.5 |
2900 |
|
ZS65-40-125/1.5 |
13 |
25 |
1.5 |
2900 |
|
ZS65-40-125/2.2 |
18 |
25 |
2.2 |
2900 |
|
ZS65-40-125/3.0 |
24 |
25 |
3.0 |
2900 |
|
ZS65-40-160/4.0 |
28 |
25 |
4.0 |
2900 |
|
ZS65-40-200/5.5 |
36 |
25 |
5.5 |
2900 |
|
ZS65-40-200/7.5 |
46 |
25 |
7.5 |
2900 |
|
ZS65-40-200/11.0 |
62 |
25 |
11.0 |
2950 |
|
ZS65-50-125/3.0 |
13 |
50 |
3.0 |
2900 |
|
ZS65-50-125/4.0 |
18 |
50 |
4.0 |
2900 |
|
ZS65-50-160/5.5 |
25 |
50 |
5.5 |
2900 |
|
ZS65-50-200/7.5 |
32 |
50 |
7.5 |
2900 |
|
ZS65-50-200/9.2 |
40 |
50 |
9.2 |
2900 |
|
ZS65-50-200/11.0 |
48 |
50 |
11.0 |
2950 |
|
ZS65-50-200/15.0 |
58 |
50 |
15.0 |
2950 |
|
ZS65-50-200/18.5 |
68 |
50 |
18.5 |
2950 |
ZS型不銹鋼離心泵電機要求
防護等級：IP55；
絕緣等級：F；
標準電壓：50Hz 1×220V
3×380V
