QBY氣動隔膜泵是一種新型輸送機械，是目前國內最新穎的一種泵類。采用空氣壓縮機壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。QBY氣動隔膜泵自投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織、油漆、制藥機械系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，且替代齒輪泵的理想產品，均取的了滿意的效果。
QBY氣動隔膜泵有什么用？
1、吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。2、QBY型氣動隔膜泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、QBY型氣動隔膜泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體最高可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。
QBY氣動隔膜泵產品優勢很明顯
1、不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm2;2、流動寬敞，通過性能好，允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微;
3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）;
4、該泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
5、不必用電，在易燃、易爆場所使用安全可靠;
6、可以浸沒在介質中工作;
7、作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;
8、結構簡單、易損件少，該泵結構簡單安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、可輸送較粘的液體（粘度在1萬厘泊以下）;
10、QBY型氣動隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

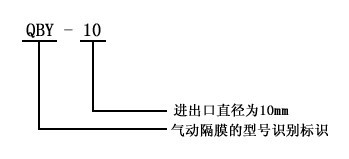

QBY氣動隔膜泵型號表示方法

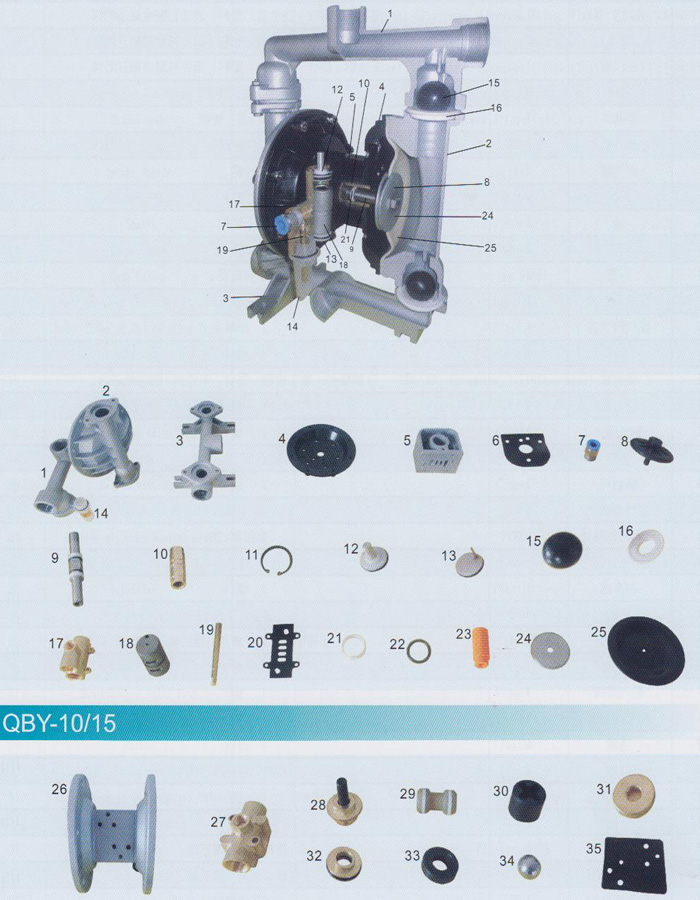

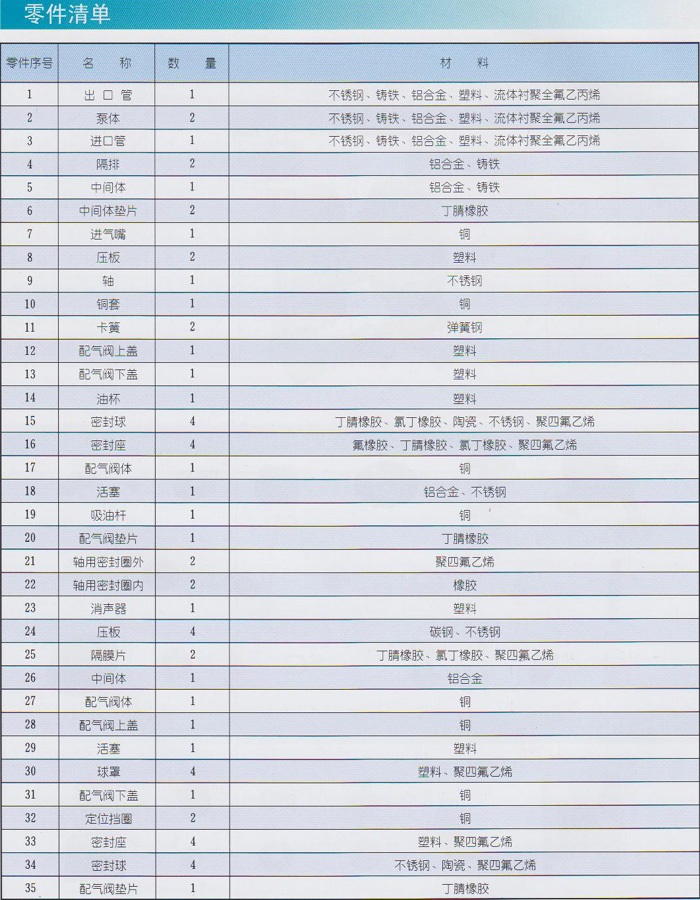

QBY氣動隔膜泵組成主要配件
QBY氣動隔膜泵選型參數
|
型號 |
流量 |
揚程 |
出口壓力 |
吸程 |
最大允 許能 |
最大供氣 壓力 |
最大供氣 消耗量 |
|
|
QBY-10 |
0～0.8 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
|
|
QBY-15 |
0～1 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
|
|
QBY-25 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
|
|
QBY-40 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
|
|
QBY-50 |
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
|
|
QBY-65 |
0～16 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
|
|
QBY-80 |
0～24 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
|
|
QBY-100 |
0～30 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
|
QBY氣動隔膜泵怎么選擇合適的膜片
|
隔膜品種介質種類 |
丁睛橡膠 |
氯丁橡膠 |
氟橡膠 |
聚四氟乙烯 |
|
發煙硝酸 |
× |
× |
△ |
△ |
|
濃硝酸 |
× |
× |
△ |
△ |
|
濃硫酸 |
× |
× |
○ |
△ |
|
濃鹽酸 |
× |
△ |
△ |
△ |
|
濃磷酸 |
× |
△ |
△ |
△ |
|
濃醋酸 |
× |
× |
× |
△ |
|
濃氫氧化鈉 |
○ |
○ |
△ |
△ |
|
無水氨 |
△ |
△ |
△ |
△ |
|
稀硝酸 |
× |
× |
○ |
△ |
|
稀硫酸 |
△ |
△ |
△ |
△ |
|
稀鹽酸 |
× |
○ |
△ |
|
∕－無

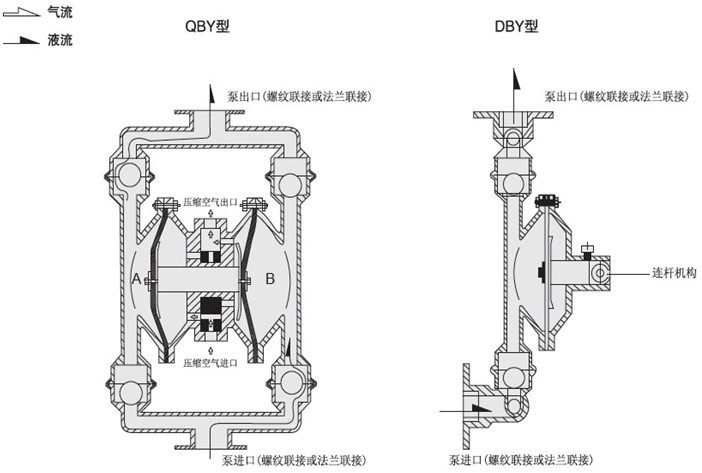

QBY氣動隔膜泵是怎么工作的？
QBY氣動隔膜泵有兩個對稱的工作腔，各裝有一塊彈性隔膜，連桿軸將兩塊隔膜聯接，當壓縮空氣由進氣接頭經配氣閥進入A工作腔推動隔膜，該腔進口球閥關閉，出口球閥打開，液體排出，于此同時，B腔隔膜由連桿軸驅動背面氣體排入大氣，出口球閥關閉，進口球閥打開，液體被吸入。當行程到達終點，配氣閥將氣體導入B工作時，情況同前述相反，B腔排出液體，A腔吸入液體。如此反復，泵不斷吸入排出液體。
訂貨請盡量提供：
1.型號2.口徑3.揚程（m）4.流量5.電機功率（KW）6.轉速（R/min）7.材質不否帶附件8.電壓（V）
