訂貨須知：
一、①z941h電動閘閥產品名稱與型號②Z941H電動法蘭閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z941H電動法蘭閘閥型號，請按Z941H電動法蘭閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。

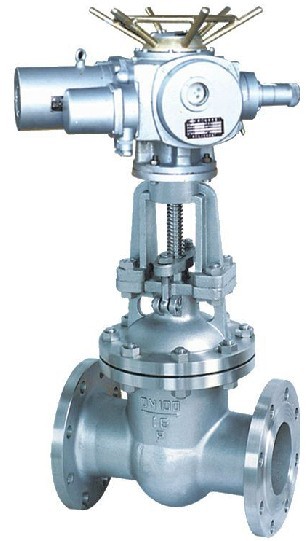

z941h電動閘閥主要特點及用途
1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
z941h電動閘閥設計、制造標準
1．設計制造按GB/T 12234-89
2、結構長度按GB/T 12221-89
3、法蘭連接尺寸按：JB/T 79-94
4、閥門檢查和試驗按GB/T 13927-92
2、結構長度按GB/T 12221-89
3、法蘭連接尺寸按：JB/T 79-94
4、閥門檢查和試驗按GB/T 13927-92
z941h電動閘閥主要性能規范
|
公稱壓力(MPa)
|
試驗壓力(MPa)
|
|||
|
殼體
|
密封(液)
|
密封(氣)
|
上密封
|
|
|
1.6
|
2.4
|
1.76
|
0.6
|
1.76
|
|
2.5
|
3.8
|
2.75
|
0.6
|
2.75
|
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
|
6.4
|
9.6
|
7.04
|
0.6
|
7.04
|
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
|
16.0
|
24.0
|
17.6
|
0.6
|
17.6
|
z941h電動閘閥適用范圍
|
殼體材料
|
適用介質
|
適用溫度（℃）
|
|
碳素鋼(C型)
|
水、蒸汽、油品
|
≤425
|
|
鉻鎳鈦鋼(P型)
|
硝酸類
|
≤200
|
|
鉻鎳鉬鈦鋼(R型)
|
醋酸類
|
≤200
|
|
鉻鉬鋼(I型)
|
水、蒸汽、油品
|
≤550
|
z941h電動閘閥主要連接及外形尺寸(PN16)
|
公稱通徑DN(in)
|
主要外形尺寸及連接尺寸(mm)
|
電動裝置型號
|
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-Φd
|
H
|
||
|
Z940、Z941、Z942
|
|||||||||
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4-Φ18
|
595
|
ZB15
|
|
50
|
250
|
160
|
115
|
100
|
16
|
3
|
4-Φ18
|
653
|
ZB15
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4-Φ18
|
665
|
ZB15
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-Φ18
|
725
|
ZB15
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-Φ18
|
787
|
ZB15
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8-Φ18
|
806
|
ZB20
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-Φ23
|
955
|
ZB20
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-Φ23
|
1105
|
ZB40
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-Φ25
|
1343
|
ZB40
|
|
300
|
500
|
460
|
410
|
375
|
30
|
3
|
12-Φ25
|
1516
|
ZC45
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16-Φ25
|
1678
|
ZC45
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16-Φ30
|
1849
|
ZC90
|
|
450
|
650
|
640
|
585
|
545
|
38
|
4
|
20-Φ30
|
1937
|
ZC90
|
|
500
|
700
|
705
|
650
|
608
|
42
|
4
|
20-Φ34
|
2234
|
ZC120
|
|
600
|
800
|
840
|
770
|
718
|
46
|
5
|
20-Φ41
|
2432
|
ZC180
|
|
700
|
900
|
910
|
840
|
788
|
48
|
5
|
24-Φ41
|
2489
|
ZC250
|
|
800
|
1000
|
1020
|
950
|
898
|
50
|
5
|
24-Φ41
|
2643
|
ZC350
|
|
900
|
1100
|
1125
|
1050
|
998
|
52
|
5
|
28-Φ41
|
2945
|
ZC500
|
|
1000
|
1200
|
1255
|
1170
|
1110
|
54
|
5
|
28-Φ42
|
3083
|
ZC500
|
|
1200
|
1350
|
1485
|
1390
|
1325
|
56
|
5
|
32-Φ48
|
3382
|
ZC800
|
|
1400
|
1500
|
1685
|
1590
|
1525
|
58
|
5
|
36-Φ48
|
3718
|
ZC1000
|
電動法蘭閘閥主要連接及外形尺寸(PN25)
|
公稱通徑DN(in)
|
主要外形尺寸及連接尺寸(mm)
|
電動裝置型號
|
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-Φd
|
H
|
||
|
Z940、Z941、Z942
|
|||||||||
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4-Φ18
|
595
|
ZB15
|
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4-Φ18
|
653
|
ZB15
|
|
65
|
265
|
180
|
145
|
120
|
22
|
3
|
8-Φ18
|
665
|
ZB15
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8-Φ18
|
725
|
ZB15
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8-Φ23
|
787
|
ZB20
|
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8-Φ25
|
902
|
ZB20
|
|
150
|
350
|
300
|
250
|
218
|
30
|
3
|
8-Φ25
|
955
|
ZB20
|
|
200
|
400
|
360
|
310
|
278
|
34
|
3
|
12-Φ25
|
1105
|
ZB40
|
|
250
|
425
|
425
|
370
|
332
|
36
|
3
|
12-Φ30
|
1343
|
ZB40
|
|
300
|
450
|
485
|
430
|
390
|
40
|
4
|
12-Φ30
|
1516
|
ZC60
|
|
350
|
550
|
550
|
490
|
448
|
44
|
4
|
16-Φ30
|
1678
|
ZC60
|
|
400
|
600
|
610
|
550
|
505
|
48
|
4
|
16-Φ34
|
1849
|
ZC90
|
|
450
|
650
|
660
|
600
|
555
|
50
|
4
|
16-Φ34
|
1937
|
ZC90
|
|
500
|
700
|
730
|
660
|
610
|
52
|
4
|
20-Φ34
|
2234
|
ZC120
|
|
600
|
800
|
840
|
770
|
718
|
56
|
5
|
20-Φ41
|
2432
|
ZC180
|
|
700
|
900
|
955
|
875
|
815
|
60
|
5
|
20-Φ41
|
2489
|
ZC250
|
|
800
|
1000
|
1070
|
990
|
930
|
64
|
5
|
24-Φ48
|
2643
|
ZC350
|
z941h電動閘閥主要連接及外形尺寸(PN40)
|
公稱通徑DN(in)
|
主要外形尺寸及連接尺寸(mm)
|
電動裝置
|
|||||||||
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-Φd
|
f
|
f2
|
H
|
||
|
Z940、Z941、Z942
|
|||||||||||
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-Φ18
|
3
|
4
|
617
|
ZB15
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
4-Φ18
|
3
|
4
|
665
|
ZB15
|
|
65
|
280
|
180
|
145
|
120
|
110
|
22
|
8-Φ18
|
3
|
4
|
680
|
ZB15
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8-Φ18
|
3
|
4
|
752
|
ZB15
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-Φ23
|
3
|
4.5
|
846
|
ZB20
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
8-Φ25
|
3
|
4.5
|
908
|
ZB20
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
8-Φ25
|
3
|
4.5
|
1087
|
ZB40
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
12-Φ30
|
3
|
4.5
|
1243
|
ZB40
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
12-Φ34
|
3
|
4.5
|
1429
|
ZC45
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
16-Φ34
|
4
|
4.5
|
168
|
ZC60
|
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
16-Φ34
|
4
|
5
|
1738
|
ZC90
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
16-Φ41
|
4
|
5
|
1897
|
ZC120
|
|
450
|
1050
|
680
|
610
|
560
|
524
|
60
|
20-Φ41
|
4
|
5
|
2104
|
ZC180
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
20-Φ48
|
4
|
5
|
2401
|
ZC180
|
